スマートマットの計測・通信方法

目次

• マットとクラウドとのデータ送受信の流れ
  • 通信が失敗したの計測データについて
  • 通信が失敗した場合のリトライ機能について
  • スマートマットクラウドから遠隔でマットに計測させたい
• マットとWi-fiの通信の仕組み
• マットとスマートマットクラウド間の通信プロトコル
• 通信1回あたりのデータ容量
• 計測時のマットの動作・スマートマットクラウドとのデータ送受信の流れ

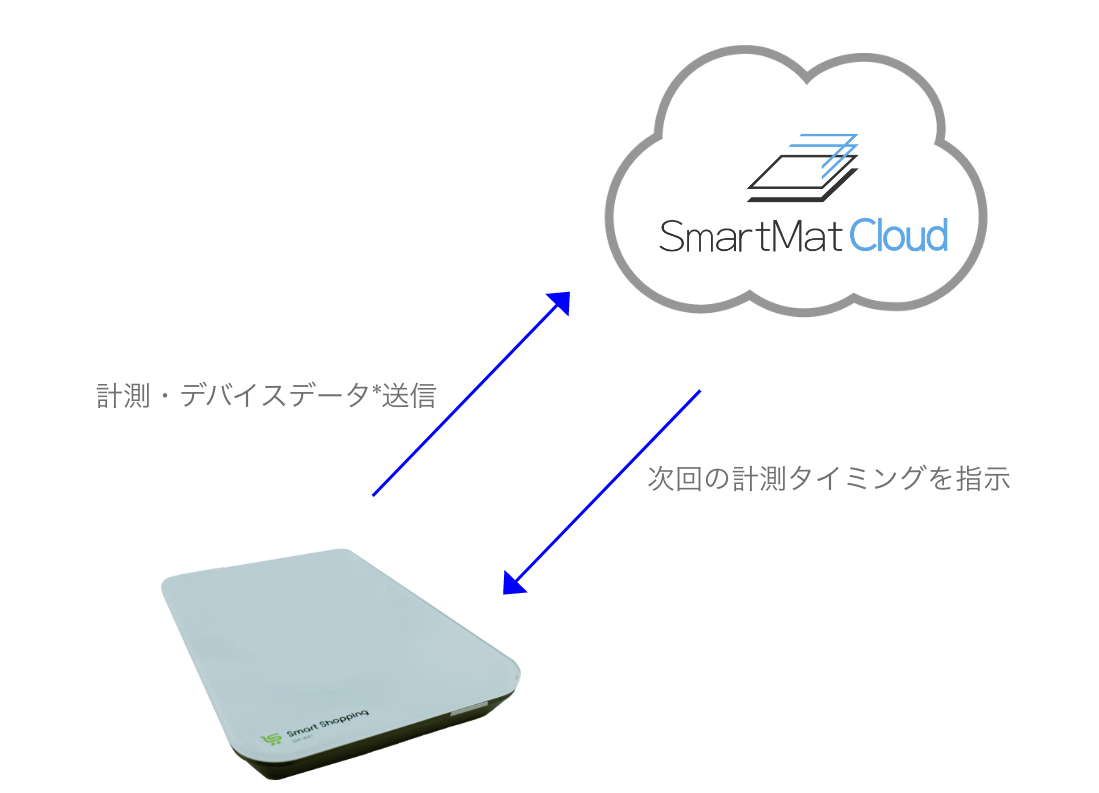

マットとクラウドとのデータ送受信の流れ

①待機
②マットの電源ON
③計測
④通信
・計測、デバイスデータ（重量データ、電池残量、RSSI等）等を送信
・スマートマットクラウド上の設定情報を受信
⑤マットの電源OFF
⑥待機　　→ 再び①に戻る


通信が失敗したの計測データについて

接続失敗していても計測自体はしており、マット本体に計測データが保存されています。
マット本体に保管されるデータ数は、バージョンにより異なります（24-384回）。
保管されたデータは、次回接続成功の際にサーバに送信されます。

通信が失敗した場合のリトライ機能について

Wi-Fi状況不安定などにより通信が失敗した場合、自動でリトライ（再接続）します。
リトライ回数とタイミングは、マットのバージョンや計測頻度に応じて異なります（バージョンの詳細はこちら）。

例①：Wi-Fi版V4マット / 最新のファームウェアの場合は、最大5回リトライ

1日1回計測（24時間ごと）：即時 + 15分後 + 30分後 + 1時間後 + 12時間後
1日4回計測（6時間ごと）：即時 + 15分後 + 30分後 + 1時間後 + 3時間後
1日12回計測（2時間ごと）：即時 + 15分後 + 30分後 + 1時間後
1日24回計測（1時間ごと）：即時 + 15分後 + 30分後

例②：SIM版マット / 最新のファームウェアの場合は、最大4回リトライ

1日1回計測（24時間ごと）：即時 + 1時間後 + 4時間後 + 8時間後
1日4回計測（6時間ごと）：即時 + 1時間後 + 4時間後
1日8回計測（3時間ごと）：即時 + 1時間後
1日24回計測（1時間ごと）& 重量変化ごと：即時

※（SIM版マットの場合）5回通信に失敗すると回線のフルスキャンが行われ、
　接続しやすい回線を掴み直します

👉安定した通信のため、定期的にファームウェアアップデートをお願いいたします。

スマートマットクラウドから遠隔でマットに計測させたい

遠隔での計測指示はできかねます。
省電力を考慮し、マットは双方向の通信をしておらず、決められた時刻に自動で計測・通信をします。

マットとWi-Fiの通信の仕組み

マットの利用に親機や専用のAPは必要ありません。
各マット毎にローカルIPが払い出され、マットが直接NW機器と接続・通信を行います。

マットとスマートマットクラウド間の通信プロトコル

スマートマットクラウドの通信プロトコルは下記です。

製品型番	SM-W31 SM-W32 SM-W41 SM-W42 SM-W53	SM-W34 SM-W44 SM-W54 SM-S31 SM-S41
マットのサイズ	A3, A4,A5	A3, A4, A5
通信プロトコル マット → サーバー (スマートマットクラウド)	HTTP	HTTPS
通信プロトコル サーバー (スマートマットクラウド) → 利用端末	HTTPS	HTTPS

※マットから送信されるデータは重量データのみで、機密情報が含まれておりません。

通信1回あたりのデータ容量

通信1回あたりのデータ容量は4KBです。
計測頻度と1日あたりのデータ通信量の目安は下記のとおりです。

計測頻度	1日当り回数	1日当りデータ通信量 (1台)			1月当りデータ通信量 (1台)
		KB	MB	GB	KB	MB	GB
1分	1,440	5,760	5.8	0.0	172,800	172.8	0.2
5分	288	1,152	1.2	0.0	34,560	34.6	0.0
15分	96	384	0.4	0.0	11,520	11.5	0.0
30分	48	192	0.2	0.0	5,760	5.8	0.0
1時間	24	96	0.1	0.0	2,880	2.9	0.0
2時間	12	48	0.0	0.0	1,440	1.4	0.0
3時間	8	32	0.0	0.0	960	1.0	0.0
4時間	6	24	0.0	0.0	720	0.7	0.0
6時間	4	16	0.0	0.0	480	0.5	0.0
12時間	2	8	0.0	0.0	240	0.2	0.0
24時間	1	4	0.0	0.0	120	0.1	0.0

※下りの通信容量は、200KBです。
※弊社提供のルーター（Aterm）の通信容量は500MB/月です。
